软件小白不会使用UG1847绘制鸟巢

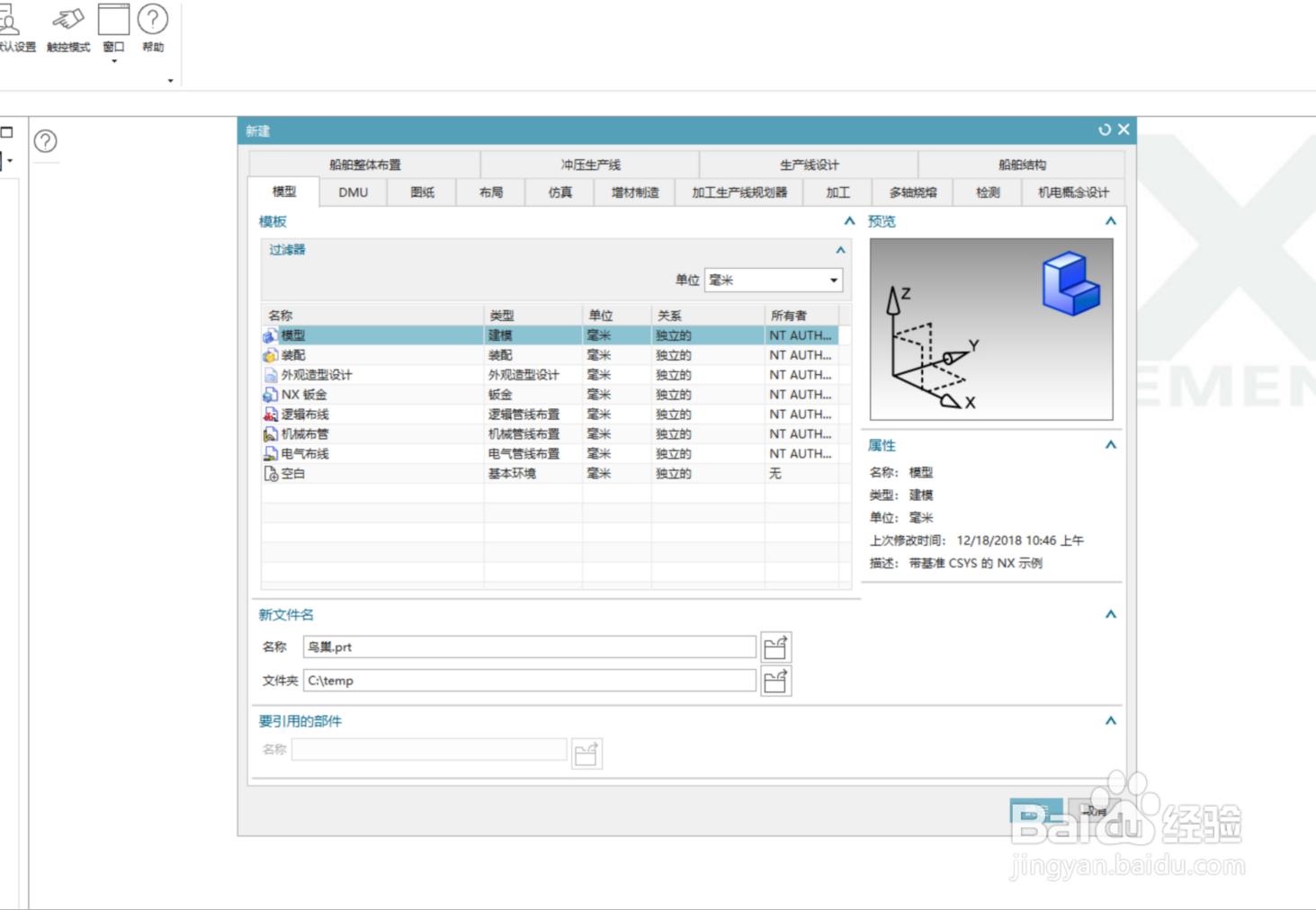

1、首先我们先新建一个文件夹，并将名称修改为鸟巢，然后在点击确定。

3、接下来我们点击【菜单-插入-设计特征-拉伸】点击绘制截面，选择YZ面，进入草图，我们绘制一段圆弧，圆弧高度半径不限，宽度要超过去，然后绘制完毕点击完成，就可以了。

5、点击完成后，接下来我们点击【菜单-插入-同步建模-替换面】原始面选择圆柱的最上面的面，替换面选择我们上一步拉伸好的片体，然后点击确定，如下图所示。

7、接下来我们点击【菜单-插入-细节特征-边倒圆】，我们选择圆柱上面的边，半径为15，然后确定，如下图所示。

9、【菜单-插入-设计特征-拉伸】点击草图绘制，选择YZ面，我们绘制两条封闭的线段，注意，一定要封闭的才能进行拉伸，然后点击完成，如下图所示。

11、接下来我们使用快捷键，ctrl+T，进入移动对象工具里面去，对象选择我们上一步拉伸好了的，运动选择角度，指定矢量，选择Z轴，轴点为坐标圆心，然后点击确定，如下图所示。

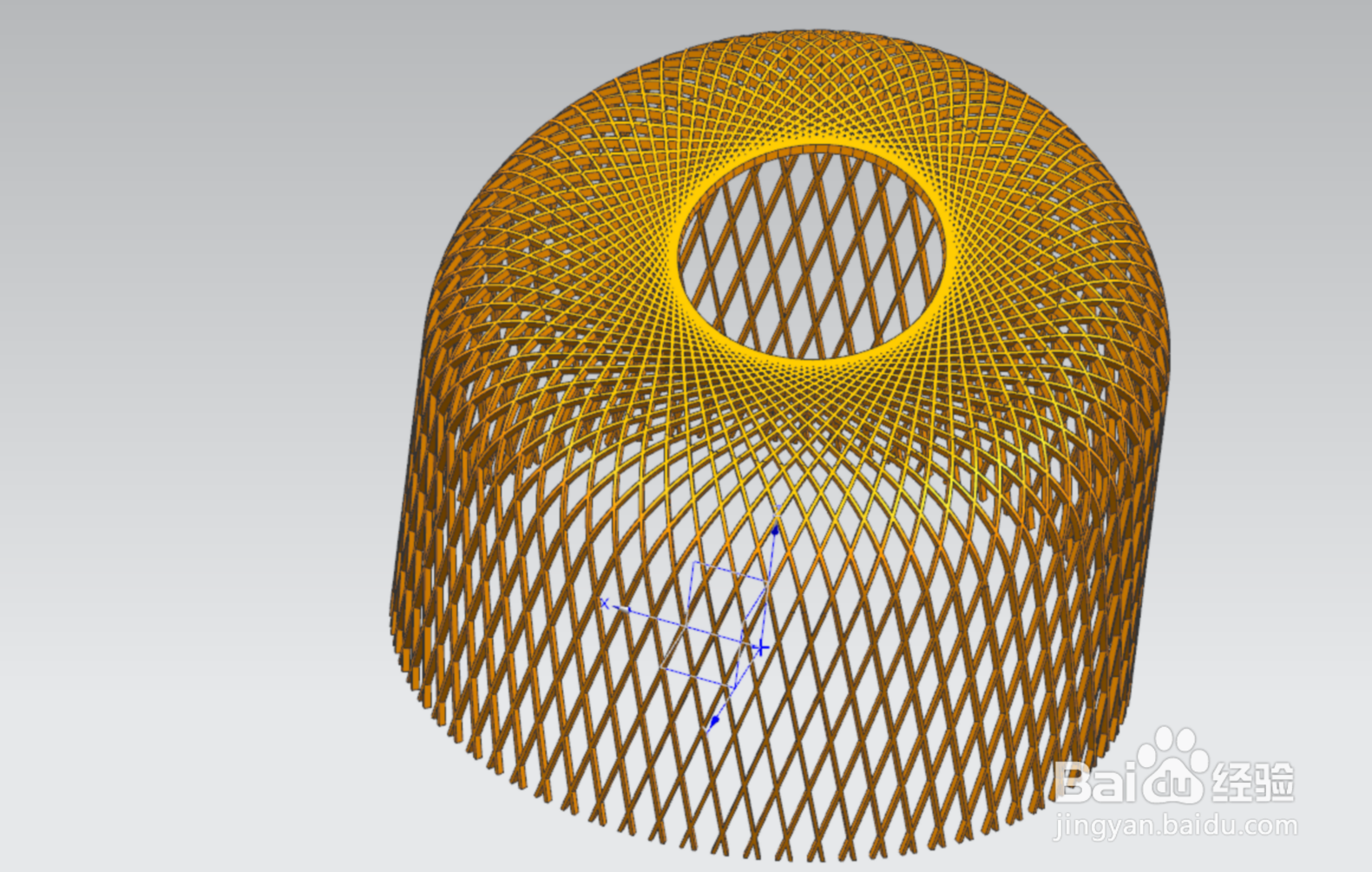

13、到了这一步那么这是我们相交好了的效果，就是图下这个效果啦。

15、我们往Z轴方向拉伸一个6，布尔选择合并，然后点击确定，如下图所示。
