了解电流互感器现场测试仪

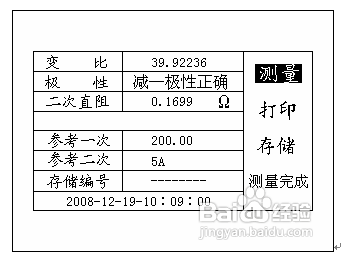

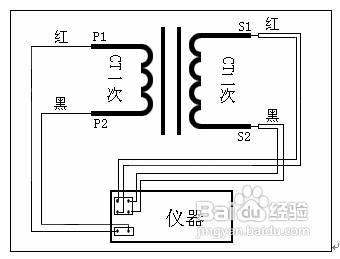

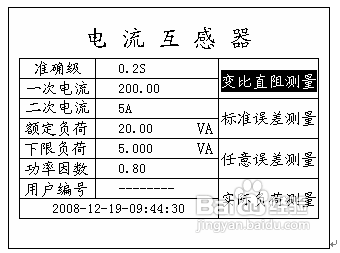

1、变比、极性及直阻测量根据面板提示，连接好仪器与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑相接，如图：“↑”、“↓”键，把光标移到“变比直阻测量”上，“确定”。进入变比、极性及直阻测量：当页面内显示“测量中…”时，表明仪器正在测量当中。在此过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！当页面内显示“测量完成”时，说明仪器测量结束。显示的结果如上。此时，蜂鸣器长响一次，提示测量完成。“↑”、“↓”键，光标在“打印”“存储”其一选项上，“确定”键则执行相关功能。测量完成之后，如需再次测量，请等待页面内显示“等待测量”后，再次“确定”测量。页面进行数据清除，显示初始界面。

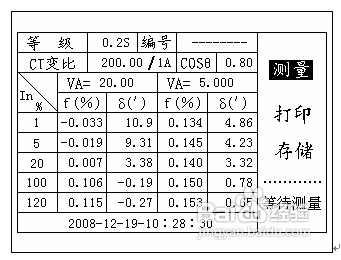

2、标准误差测量根据面板提示，连接好仪器与被测互感器。其中测试线的四芯线在被测互感器的二次端子上红红，黑黑相接，如图：“↑”、“↓”键，把光标移到“标准误差测量”上，“确定”。进入电流互感器标准误差测量：在测量过程中，请确保仪器和被测互感器的接线连接，以及切勿触摸被测互感器与测试夹子！此页面测量，测量时间大约在2分钟内完成，请耐心等待！测量过程中，如果出现下界面：蜂鸣器长响一次且页面显示“变比错误”，提示测试线所接的互感器变比不正确。蜂鸣器短响三次且页面无显示“变比错误”，提示测试线所接的互感器变比正确，而极性不正确。无论蜂鸣器与页面处于何种状态，仪器还是对被测互感器进行标准误差测量！切勿触摸被测互感器与测试夹子！若需要进行对被测互感器的调整，“复位”键重新测量，或者关机。仪器逐点显示标准误差的每个点的比差、角差。每测完一点的比差、角差，蜂鸣器短响一次。测量完成后，蜂鸣器长响一次。“↑”、“↓”键，光标在“打印”“存储”其一选项上，“确定”键则执行相关功能。测量完成之后，如需再次测量，请等待页面内显示“等待测量”后，再次“确定”测量。页面进行数据清除，显示初始界面。

4、任意负荷下的标准误差以及任意误差测量接线参照本说明书“标准误差测量”。任意负荷下的标准误差，修改铭牌参数下的“额定负荷”或者“下限负荷”，进入“标准误差测量”，操作参照本说明书的“标准误差测量”。任意负荷下的任意误差，修改铭牌参数下的“额定负荷”或者“下限负荷”，进入“任意误差测量”操作参照本说明书的“任意误差测量”。

6、查看存储数据在“主菜单”下，光标移到“存储记录”，“确定”进入查看存储数据。其中：“上一记录”――当前存储编号的上一组存储编号；“下一记录”――当前存储编号的下一组存储编号；相关碚枞凇悄选项“确定”键，当前数据上移或下移一组。当“存储编号”显示查看存储数据的编号后，光标移到相应的存储编号上，“确定”进入存储数据的查看，例如：其中：“上一页”――当前存储编号的上一组存储数据；“下一页”――当前存储编号的上一组存储数据；“打 印”――打印当前存储编号的存储数据；“删 除”――删除当前存储编号的存储数据；“全删除”――删除仪器内全部存储数据；仪器存储数据200组。存储数据超过200组时，自动删除当前存储数据的前200组的数据，请及时备份！

7、时间设置在“主菜单”下，光标移到“系统设置”，“确定”进入时间设置。“确定”键，依据当前时间键入数字，完成当前时间的修改。
