使用CAD绘制冲击波头图形符号

1、打开CAD，使用矩形工具在作图区绘制一个大的矩形和一个小的矩形，如下图。

2、使用移动工具，将小矩形移动到大矩形的上边中点位置，如下图。

4、选中大矩形，点击右侧工具栏的分解工具将其分解，如下图。

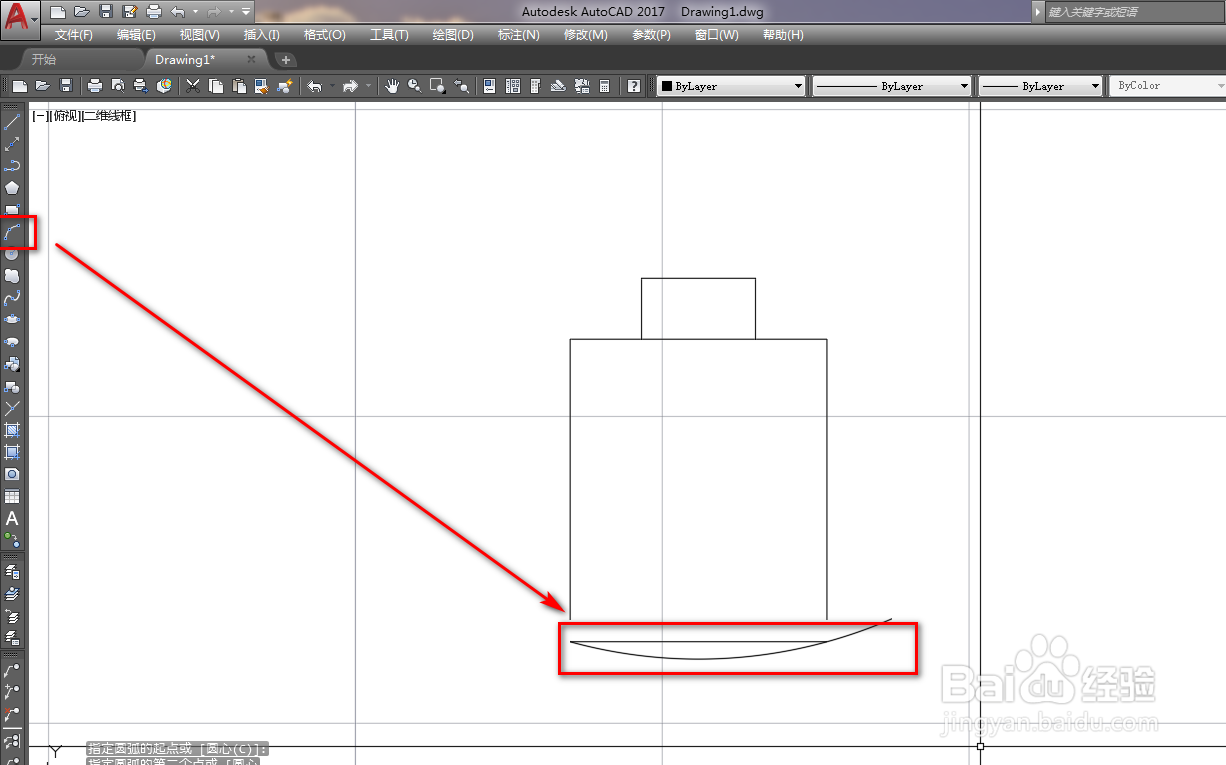

6、使用圆弧工具，以平移后的变为弦绘制一个小弧，如下图。

8、最后，我们使用填充工具，将下方的图形填充为实体黑色，就得到了我们需要的冲击波头图形符号，如下图。
