使用CAD绘制帧图形符号

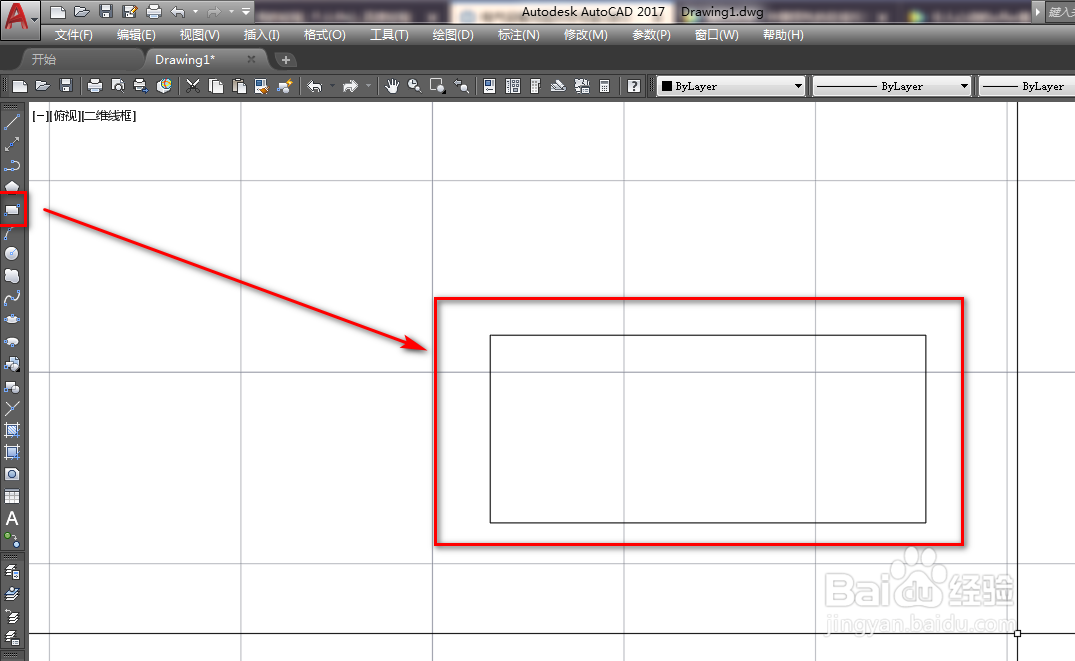

1、打开CAD，使用矩形工具在作图区绘制一个矩形，如下图。

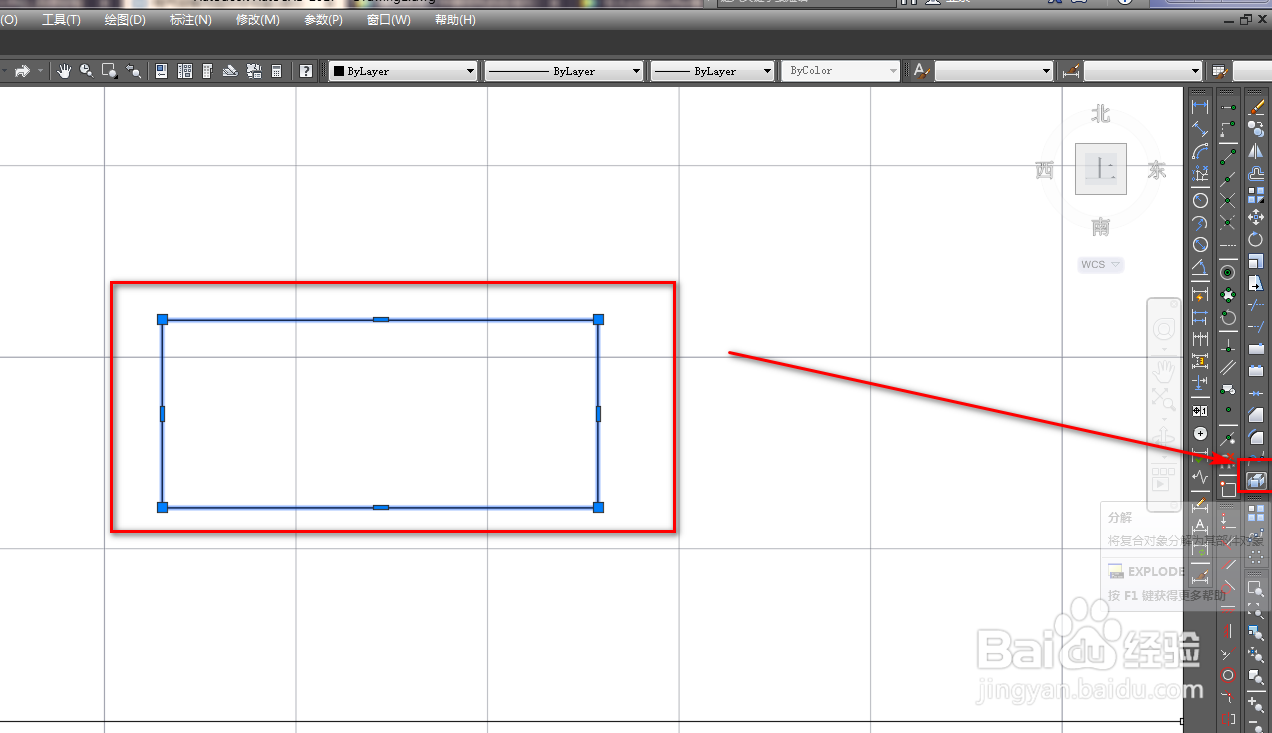

2、选中矩形，点击右侧工具栏的分解工具将矩形分解，如下图。

3、点击菜单栏的绘制，点，定数等分工具，如下图。

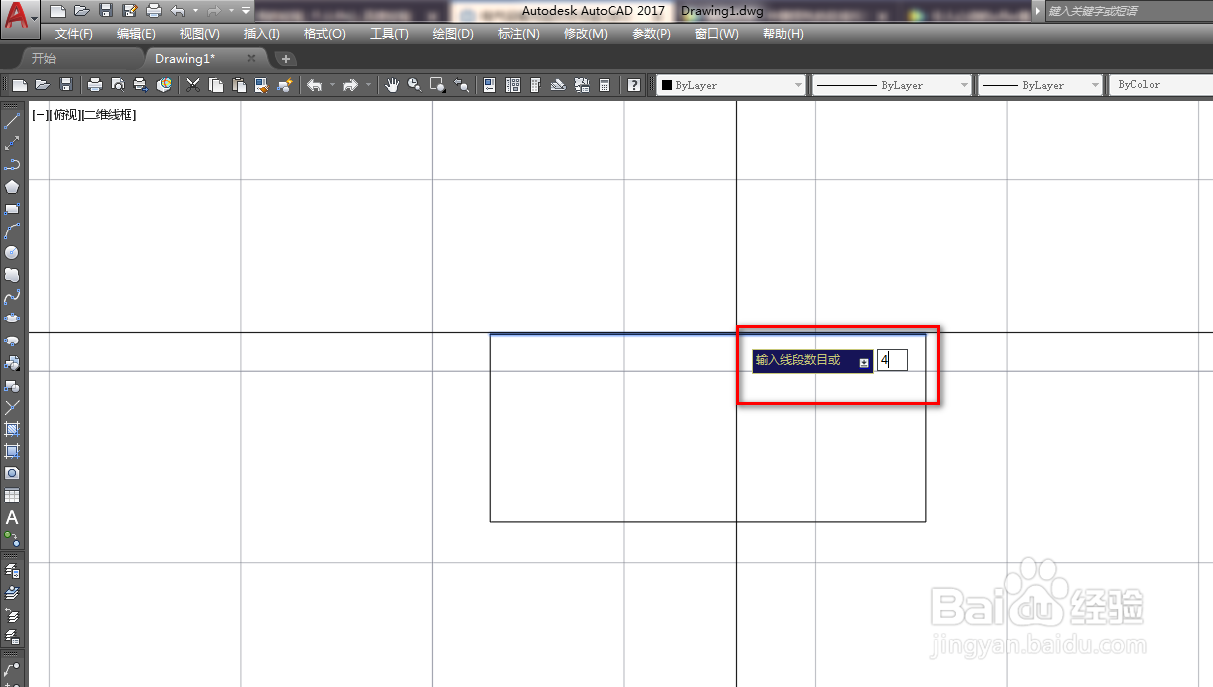

4、选中矩形的一条横边，输入等分的份数，如下图。

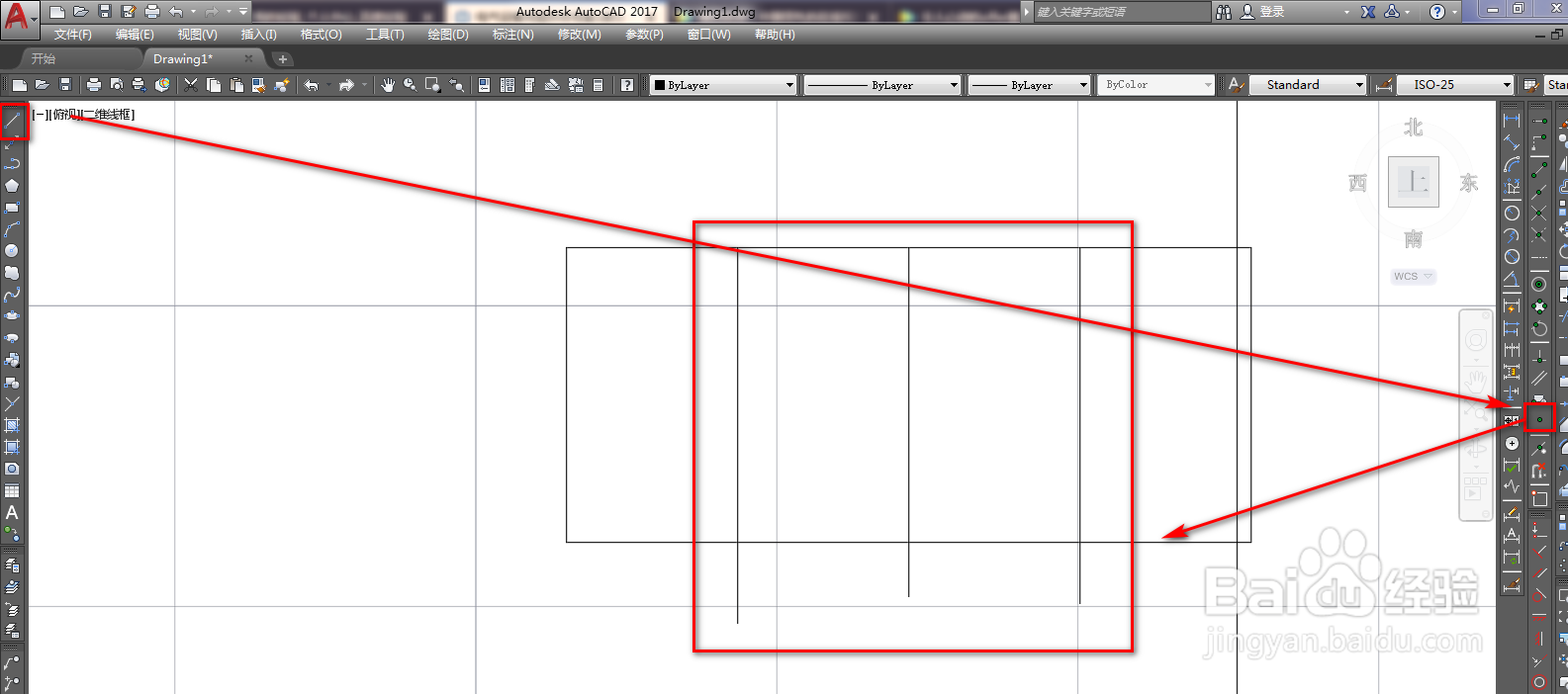

5、使用直线工具，捕获点，以三个等分点为起点绘制三条竖线，如下图。

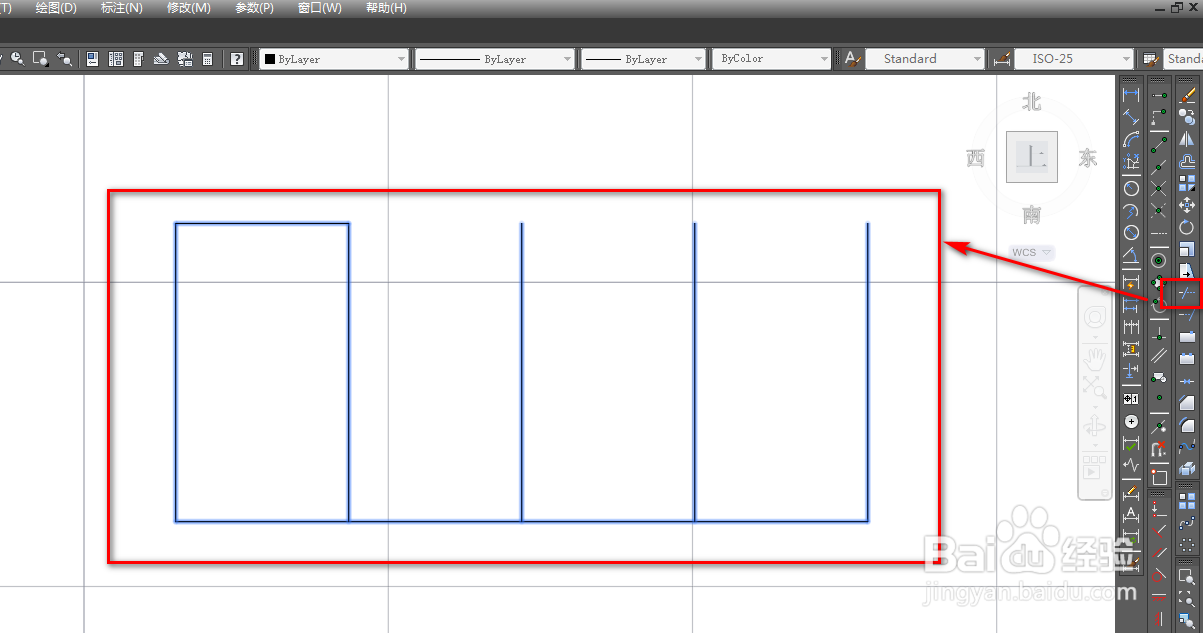

6、使用修剪工具，选中所有图形，对其进行修剪就得到了我们需要的帧图形符号，如下图。
